PULSADOR CON LED

PULSADOR

Hemos hecho un circuito con un pulsador, un led y varias resistencias. Cuando pulsabas el botón el led rojo se encendía y cuando dejabas de pulsar se apagaba.

Con estos bloques hemos programado el código. Esto dice que cuando el botón era pulsado se encendía el led, en cambio cuando el botón no era pulsado el led se apagaba.

El circuito que muestra el código es mucho más simple que el del vídeo. Mientras que en el vídeo hay un led constantemente encendido y el otro led se enciende y se apaga, el código muestra un solo led que solamente se enciende y se apaga cuando recibe la orden.

LUCES DE NAVIDAD

LUCES DE NAVIDAD

Hemos hecho luces de navidad con LEDs. Dos rojas, dos verdes, dos azules y una blanca. Primero se encendían las rojas, luego las verdes y por último las azules. Después se encendían de izquierda a derecha. la blanca parpadeaba dos veces y finalmente se encendían todas a la vez.

Hemos utilizado un programa con el que hemos escrito el código para poder programar las luces de la manera que nos apeteciese más. Después hemos pasado el código a una tarjeta que hemos conectado a la placa donde teníamos colocadas las LED.

Esta imagen corresponde a cómo deberían ir conectadas la luces en un circuito.
La led amarilla corresponde a la azul y la bombilla que no luce corresponde a la led blanca.



Este ha sido el resultado:

SEMÁFORO

SEMÁFORO

Hemos hecho un semáforo con LEDs de colores: una roja, otra amarilla y otra verde. Hemos puesto dos juntos de manera que cuando uno esté en rojo el otro esté en verde y viceversa.
El rojo estaba encendido 5 segundos, el amarillo 1 segundo y parpadeaba y el verde otros 5.

Hemos usado un programa llamado bitbloq en el que lo hemos programado con unos pequeños bloques que nos han servido para hacer el código y programar los LED.

Una vez terminado el código lo hemos copiado en un programa llamado arduino, y al conectar una placa al ordenador y al mismo tiempo al circuito, los LED lucen de la manera programada.
Este sería el resultado.

Al conectar dos semáforos a la vez, mientras que uno está en rojo, el otro está en verde. Para poder hacer esto hay que volver a programar el tiempo de espera de cada led.

LED INTERMITENTE

LED INTERMITENTE

Hemos hecho un circuito con un LED rojo que parpadea. Lo primero que hemos hecho ha sido preparar el led en un programa llamado bitbloq.

Esto es el software. Estos pequeños bloques sirven para hacer el código que hará que el LED se encienda y se apague. Los bloques azules indican el tiempo que el LED estará encendido o apagado. Llega un momento en el que el tiempo de espera es tan mínimo que no e das cuenta de que está parpadeando (a unos 12ms), sino que piensas que está todo el rato encendido. Esta es un medida para ahorrar energía ya que el LED solo esta encendido la mitad de tiempo y no lo parece.

Una vez terminados los bloques se hace el código. Se copia en un programa llamado arduino.

Esto sirve para que cuando montemos el circuito en una placa real podamos conectarlo a través de cables y programar el LED del circuito.

Este sería el resultado:

Uno de los circuitos está programado para parpadear cada segundo y otro cada 15ms (por lo que casi ni se aprecia que parpadea)

PRACTICA 2

CIRCUITO CON LDR

Esto es un circuito con LDR y funciona gracias a un relé, un diode (que sirve como elemento de protección del relé) un transistor y una resistencia.

La corriente pasa por el transistor y este la multiplica, hay una resistencia que funciona como elemento de protección para el transistor. El relé lleva la corriente hacia la bombilla y cuando es de día corta la corriente (por lo que la bombilla no luce) y cuando es de noche lleva la corriente hacia la bombilla (por lo que la bombilla luce)

Este es el mismo circuito solo que en este es de noche y luce la bombilla, al contrario que el anterior, en el que es de día.

En este circuito se ha incorporado también un potenciómetro. Gracias a este elemento conseguimos regular la intensidad con la que luce la bombilla estando el resto del circuito en la misma posición. De esta manera la bombilla puede estar apagada o encendida cuando el LDR esta por la mitad.

En el anterior circuito la bombilla no luce estando el potenciómetro al máximo. Mientras que este circuito es el mismo y poniendo el potenciómetro al mínimo se consigue que la bombilla luzca.

PRÁCTICA 1

TRANSISTORES

Los transistores son un elemento de conducción clave para le tecnología. Son semiconductores, lo que significa que pueden conducir o no conducir la electricidad. Tienen la capacidad de multiplicar la corriente.

Hay dos tipos: PNP,tienen material negativo y NPN, tienen material positivo.

Loa transistores tienen tres partes: la base, el colector y el emisor

En este circuito hay un transistor. Cuando se pone uno de estos elementos en un circuito es necesario poner una resistencia como protección. El transistor multiplica la corriente del circuito haciendo que la bombilla brille con más intensidad.

Los transistores tienen 3 zonas:

ZONA DE CORTE: En esta zona no llega suficiente corriente a la base, por lo que no tiene intensidad. el transistor no deja pasar la corriente de colector a emisor. Este es un circuito de ejemplo de zona de corte. la bombilla no luce porque el transistor no deje pasar la corriente.

ZONA ACTIVA: La corriente llega a la base y el transistor deja pasar la corriente entre el emisor y el colector multiplicando la corriente por 100. En este circuito el transistor multiplica la corriente de 267 micro amperios a 26,7 mili amperios.

ZONA DE SATURACIÓN: En esta zona se ha alcanzado el valor máximo

del transistor, la corriente ya no se multiplica. En este circuito la intensidad pasa de 1,13 micro amperios a 88,9 mili amperios

PRÁCTICA 6 - 2.0

SOLUCIÓN 2.0

En esta práctica, se plantea otra posible solución al circuito mostrado en la práctica anterior. El problema que había que solucionar era que la bombilla lucía con mucha intensidad y el circuito no se activaba cuando se tenía que activar. Al introducir un relé en el circuito, se consigue que la bombilla luzca con toda su intensidad , aunque el objetivo principal del relé en este circuito es que la bombilla luzca de noche y se apague de día.

Cuando no llega luz al LDR, el relé está desactivado y hace que la bombilla luzca. Aunque cuando, es de día, la bombilla también luce, porque aunque halla disminuido la resistencia, sigue habiendo resistencia, por lo que el circuito sigue igual.

Esta es una de la posibles soluciones al problema del relé. Se han colocado varios LDR para aumentar la resistencia del circuito.

PRÁCTICA 6

TERMISTORES Y LDR

Esta imagen muestra un termistor. Es un tipo de resistencia que varía con la temperatura. Hay dos tipos, uno de ellos tiene un coeficiente positivo de la temperatura (PTC), y otro es un coeficiente negativo de la temperatura (NTC) y es el que muestra esta imagen.

Con un PTC, cuando aumenta la temperatura aumenta la resistencia y con un NTC, cuando la temperatura aumenta la resistencia disminuye.

Este tipo de resistencias se llaman LDR, y varían con la luz. Cuanta más luz recibe, disminuye su resistencia.

Los siguientes circuitos tienen un LDR, que funciona como sensor de luz, la luz se enciende cuando alrededor está a oscuras, pero, el siguiente circuito no está bien hecho porque cuando recibe luz es cuando se activa y no al contrario. Además luce muy poco.

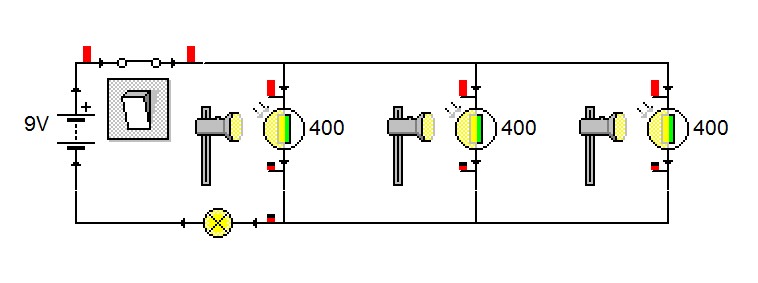

Una de las soluciones que hemos encontrado para que la bombilla luzca con mas intensidad es colocar más LDRs en paralelo. De este modo la bombilla luce con más intensidad, cuando todos los LDRs se activan a la vez (cuando reciben luz o no).

Sin embargo, el problema de cuando se activa sigue sin solucionarse.

PRÁCTICA 4

RESISTENCIAS FIJAS.

Con una resistencia fija aumenta la resistencia del circuito,

disminuyen la intensidad y el voltaje del mismo y

se usan para proteger elementos como las LEDs y los transitores

En este circuito se ha puesto una resistencia fija de 500 ohmios para proteger a las LEDs. Si no hubiese una resistencia se hubiese producido un cortocircuito y la LED se hubiese quemado.

Esta tabla indica la capacidad de las resistencias fijas según las líneas de colores que hay en estas.

Los dos primeros colores indican los dos primeros números, el tercero indica el múltiplo de diez por el que se deben multiplicar los dos primeros, y la cuarta raya, indica el margen de error.

PRACTICA 5

RESISTENCIAS VARIABLES

Una resistencia variable es un potenciómetro. su valor de resistencia se puede cambiar manualmente entre 0 y un valor máximo que depende del potenciómetro.

La primera imagen representa un potenciómetro con sus elementos, contiene un material resistivo con un cursor y se consigue con eso regular la intensidad de la corriente que pasa a través del material resistivo. Hay dos tipos de potenciómtros: lineales y rotativos

La resistencia de estos dos circuitos ha sido cambiada por un potenciómetro. En el primer circuito el potenciómetro está al mínimo y la bombilla luce con mucha intensidad, mientras que en e segundo circuito el potenciómetro está al máximo por lo que la bombilla luce menos.

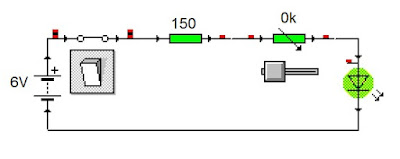

Estos dos circuitos tienen una resistencia fija para proteger a la LED. La LED necesita muy poco voltaje porque si pasa mucha corriente se quema. Por ello es necesario poner una resistencia fija de protección. El potenciómetro está para regular la ntensidad con la que luce la LED. Los potenciómetros se usan como REGULADOR no como ELEMENTO DE PROTECCIÓN.

Este circuito tiene los mismos componentes que el anterior pero en este caso la LED se ha colocado de manera diferente. Colocar así estos componentes hacen que el circuito funcione de manera más eficiente.

PRÁCTICA 3

RELÉ

Esto es un relé. Un elemento de control que controla la corriente en función de si recibe corriente o no.

Este circuito está hecho con un relé. Cuando el circuito está conectado la corriente pasa por una bobina de cobre que da vueltas creando un imán. El imán atrae una placa de metal que hace que se active el conmutador y la corriente pase por un lado o por otro dependiendo de si el circuito está abierto o cerrado.

Estos dos circuitos imitan un timbre. El relé se activa cuando pasa la corriente. Cuando activamos el relé hace que pase la corriente por el conmutador a la parte que no esta conectada. Como no está conectada no hay corriente y el relé se desactiva y la corriente pasa por el otro lado. El relé se está activando y desactivando y el choque de la placa provoca un zumbido (el sonido del timbre).

También funciona como alarma de incendios. Se añade al circuito una campana con una bolita y cuando se activa el circuito suena (el sonido de la campana de la alarma de incendios)

Este circuito tiene un relé con un conmutador doble.Cuando pasa la corriente se activan los dos conmutadores a la vez. En el circuito se ha unido una bombilla que parpadea a la vez que se abren y cierran los conmutadores. Esto se usa como un timbre con una luz aplicada, y cada vez que suena parpadea.
